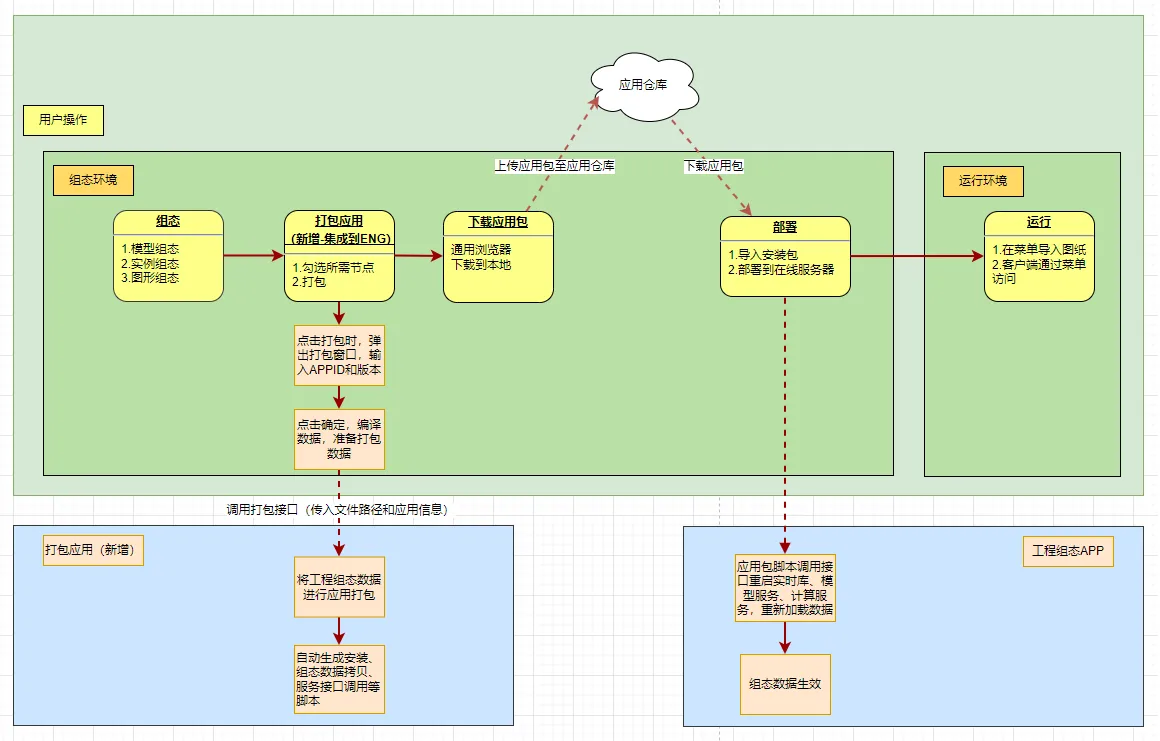

智能照明应用开发过程

智能照明应用基于平台组态功能完成应用组态，再通过打包应用将组态数据打包为基础应用包，将基础应用包上传至应用商店，下载之后即可安装使用。

1.模型组态

平台提供基础模型和自定义模型两种类型。用户可以基于基础模型进行实例化组态，也可以创建自定义模型，通过自定义模型进行实例化组态。

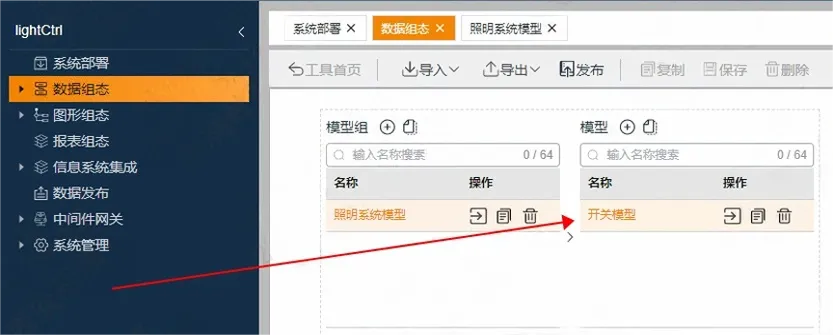

在数据组态新建“照明系统模型”模型组，在模型组中新建“开关模型”。

开关模型：

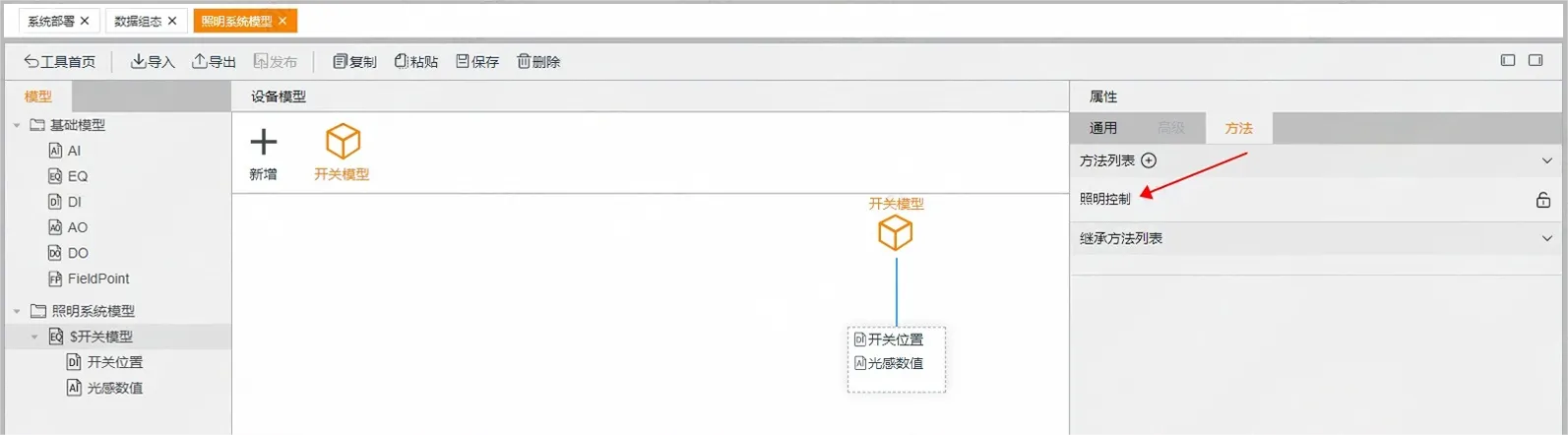

开关模型包括三部分内容： a) DI点开关位置； b) AI点光感数值； c) 自定义变量上班时间、下班时间、开灯条件、关灯条件； d) 照明控制方法：

照明控制方法如下。

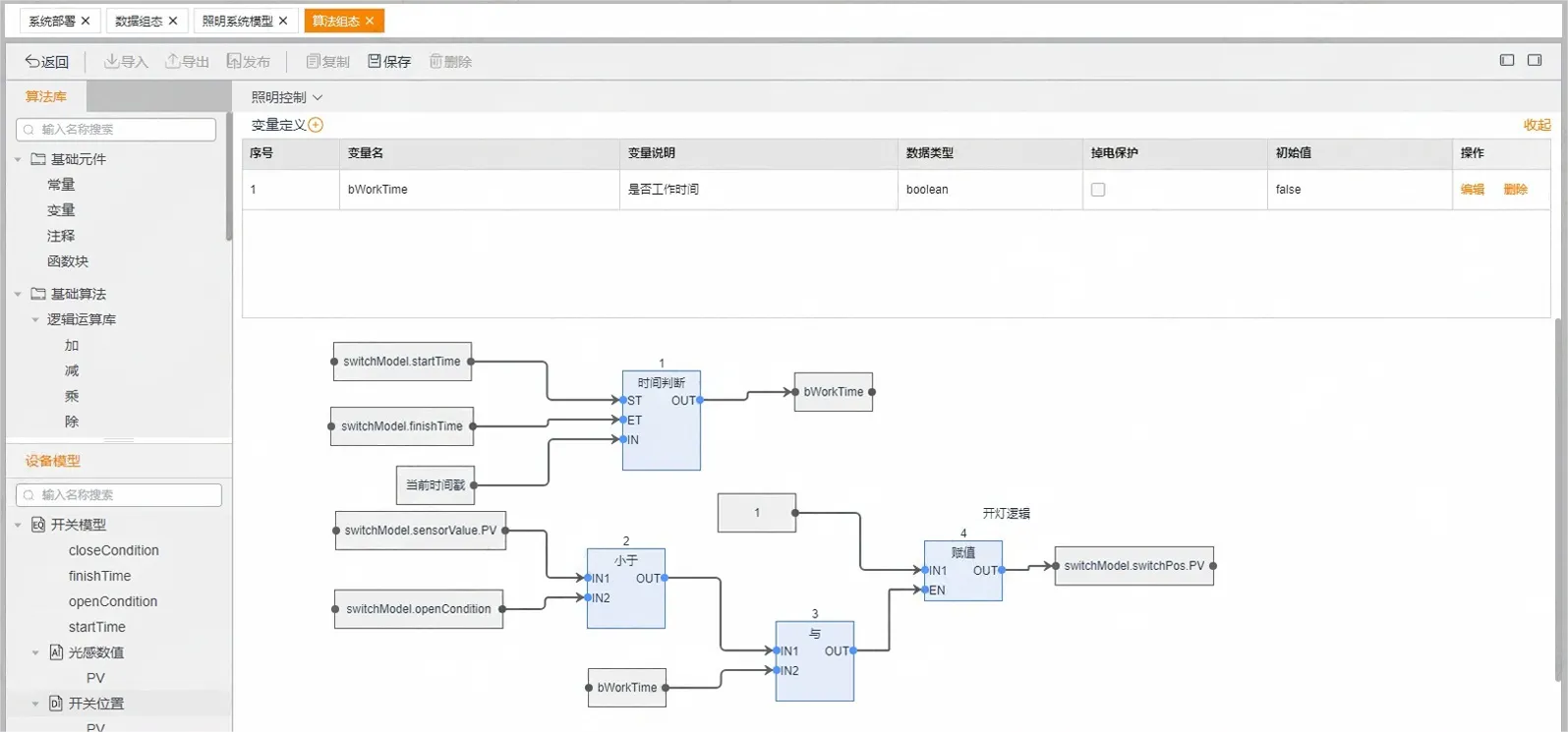

• 开灯逻辑：当光感传感器的值小于开灯条件时，执行开灯动作（开关位置写1）：

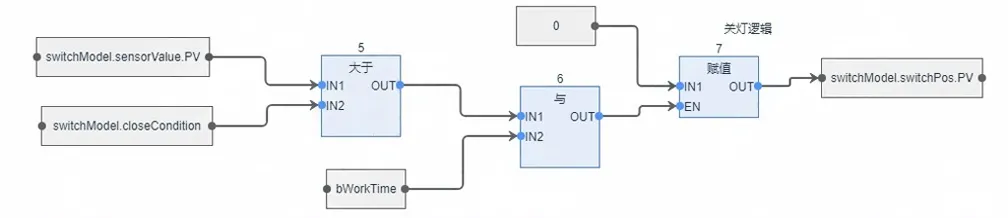

• 关灯逻辑：当光感传感器的值大于关灯条件时，执行关灯动作（开关位置写0）：

2.实例组态

实例组态的方法有两种：

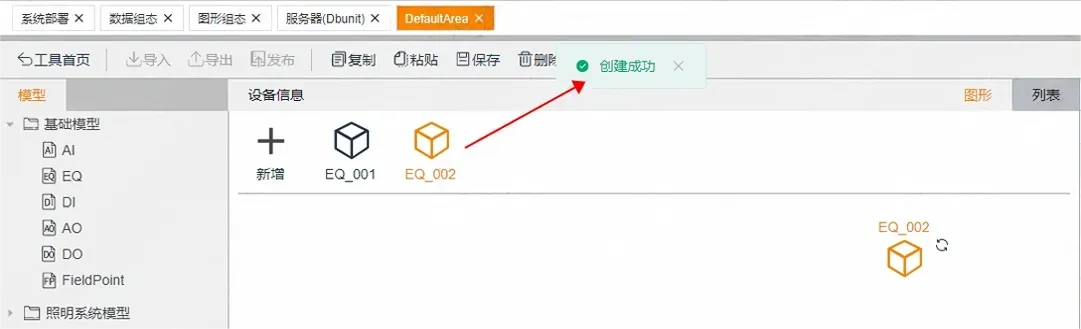

1. 点击按钮，新增一个基础模型EQ的实例：

2. 将模型（包括基础模型和自定义模型）拖拽到按钮上，松开后即可创建一个模型实例。

智能照明应用通过第二种方式完成实例组态：

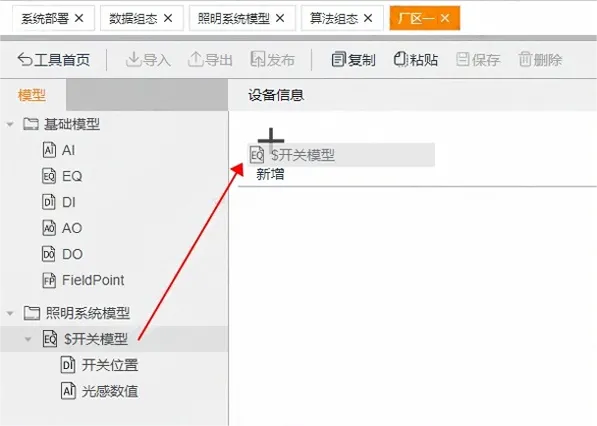

将开关模型拖拽到按钮上，松开后即可创建一个开关实例，方便快速的完成实例组态：

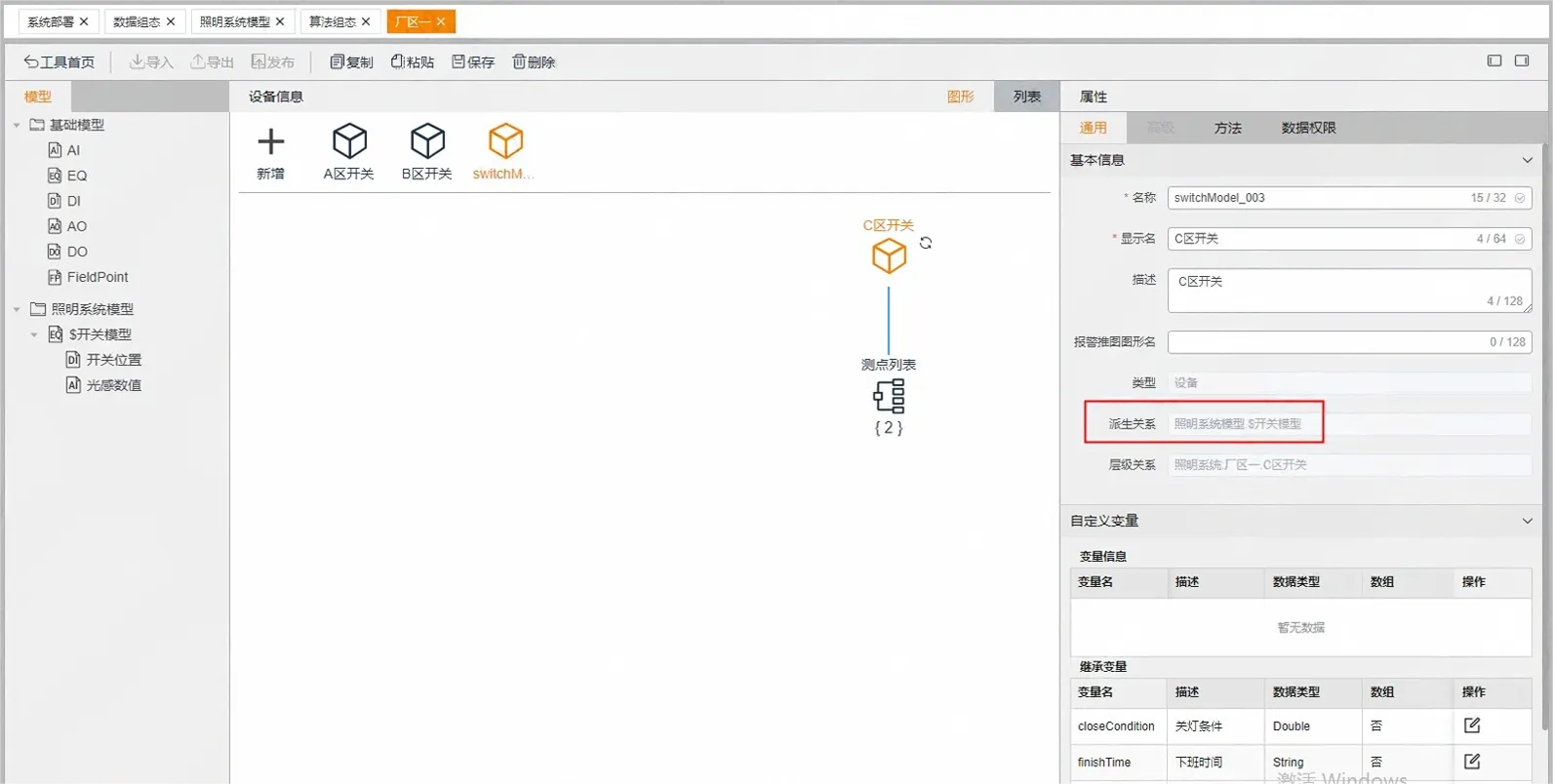

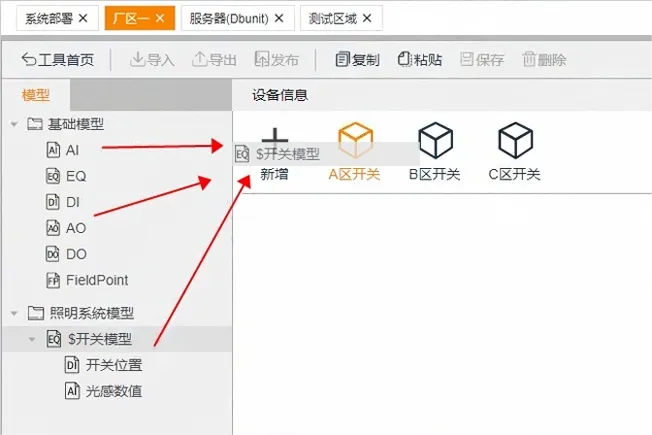

实例派生关系如下图：

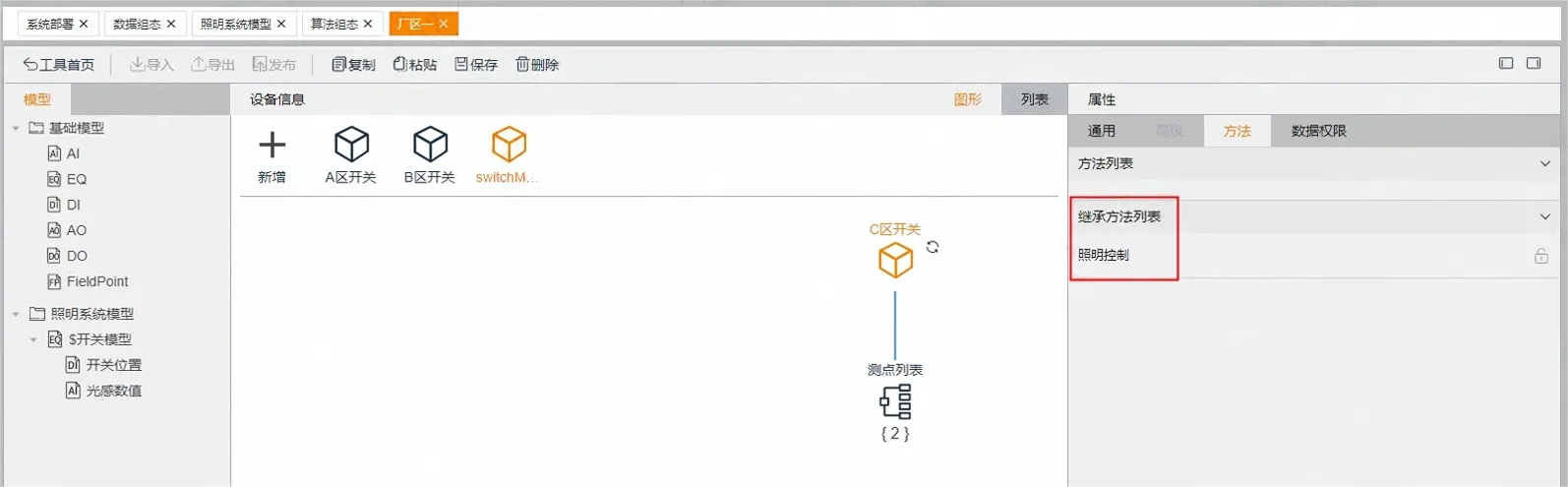

继承的方法如下图：

3.页面组态

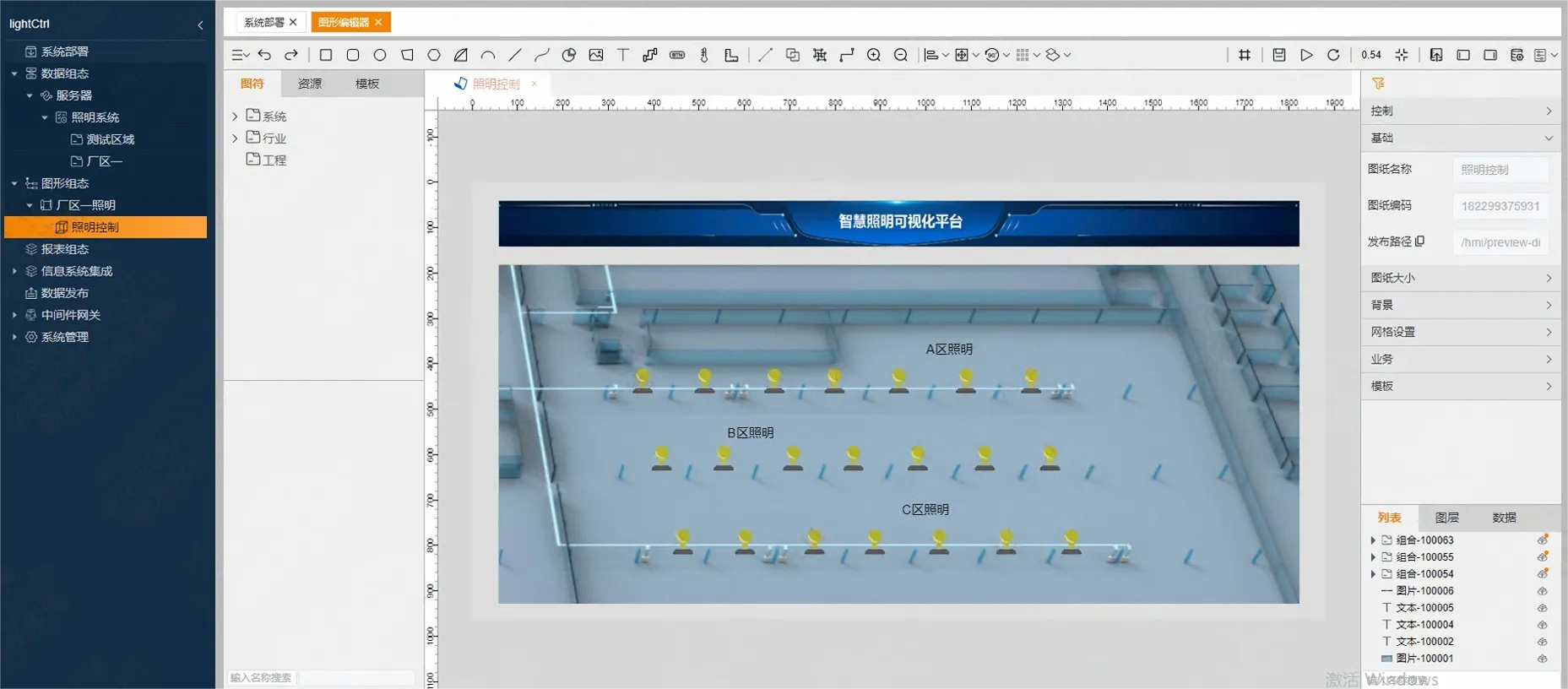

提供图纸管理、基本绘图、特性组态等页面设计方法，用户可以通过图形组态，设计自己的流程图页面：

根据照明控制计算任务：

1. 开灯逻辑：当光感传感器的值小于开灯条件时，执行开灯动作（开关位置写1）；

2. 关灯逻辑：当光感传感器的值大于关灯条件时，执行关灯动作（开关位置写0）；

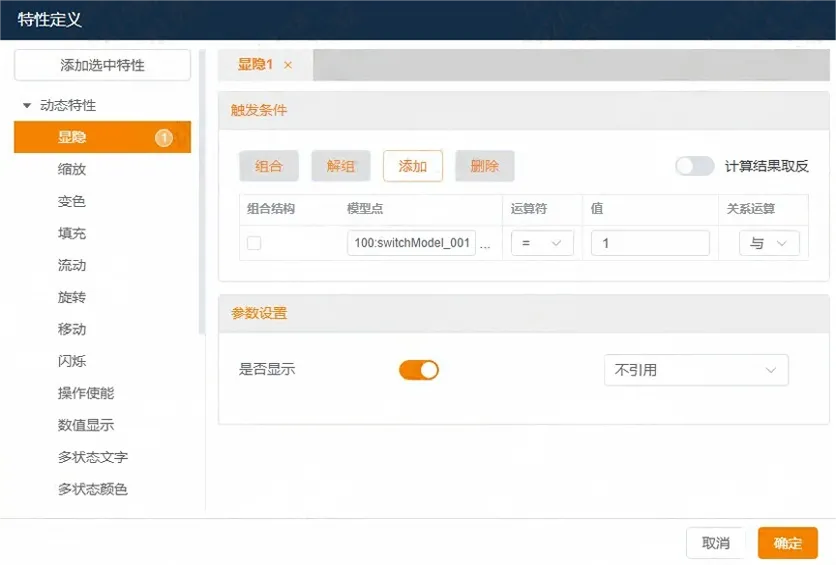

在各区指示灯组合图元上增加“显隐”特性：

触发条件选择开关位置：

1. 当位置为1时，指示灯组合图元显示，表示当前为开灯状态；

2. 当位置为0时，指示灯组合图元隐藏，表示当前为关灯状态；

4.应用打包

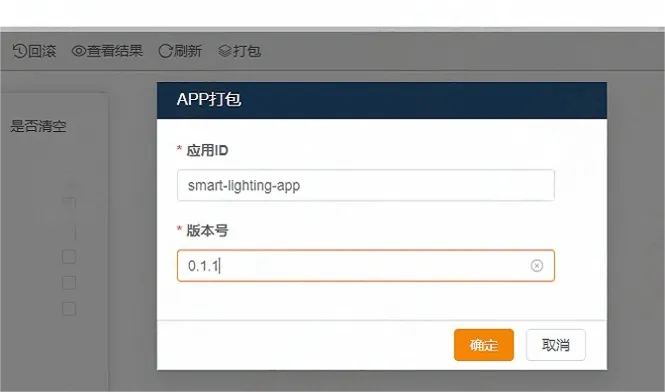

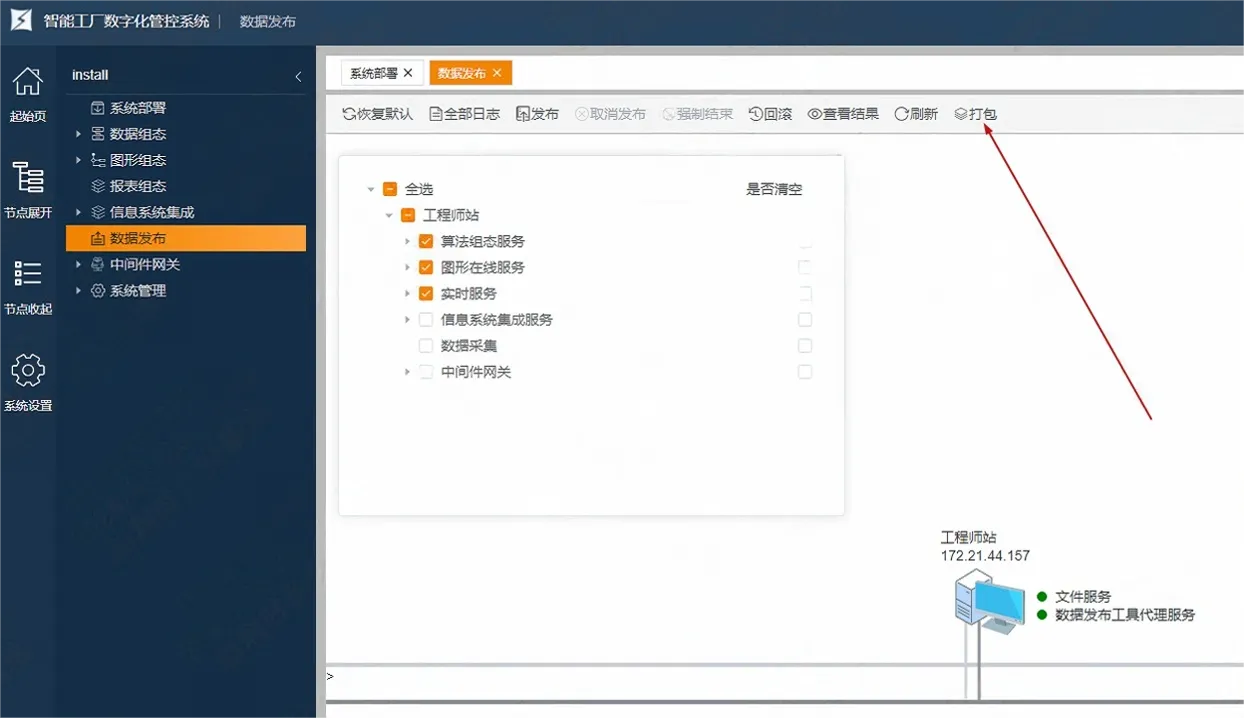

选择组态好的工程数据，点击“打包”按钮，可以将数据打包成智能照明应用包。

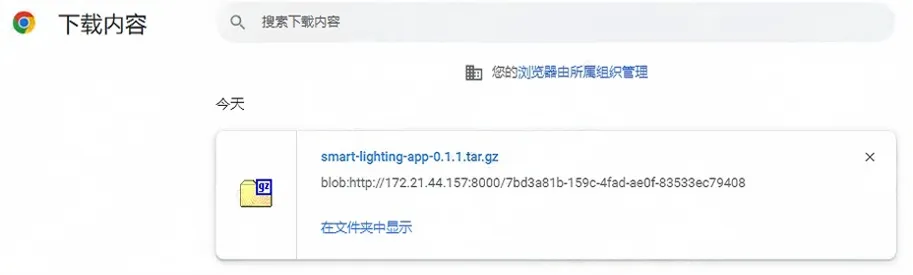

打包完成后，打包好的应用包通过浏览器下载到本地：
